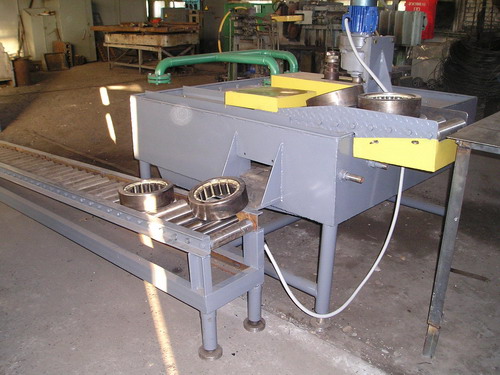

Моечная машина для подшипников ОБ.05.11.00.000

Назначение. Моечная машина для подшипников предназначена для обмывки и просушки подшипников буксового узла грузовых вагонов.

Устройство и принцип действия. Моечная машина для подшипников представляет собой устройство, состоящее из моечной камеры, бака с водой и насоса для подачи воды в моечную камеру. Моечная камера выполнена в виде герметичного корпуса с размещенным в ней барабаном, связанным с приводом, вращающим барабан в горизонтальной плоскости.

Работа на моечной машине для подшипников осуществляется в автоматическом режиме одним оператором.

Принцип действия моечной машины для подшипников (карусельно-проходного типа) основан на перемещении в горизонтальной плоскости подшипников, поступающих на опорную площадку со склиза с одновременным вращением их вокруг осей симметрии при помощи барабана, прохождении через зону обмывки между соплами нижнего и верхнего коллектора, а также зону сушки сжатым воздухом соплами бокового коллектора и далее перемещении по склизу на рольганг-накопитель.
Основные технические характеристики:

• Температура воды, град С 55…90
• Давление воды, кГс/см 2 5
• Емкость бака рабочая, м3 3.4
• Число оборотов барабана Nном, об/мин 0,25
• Число оборотов подшипника Nном под, об/мин 1,2
• Диапазон регул, оборотов барабана, об/мин (0,1. .2)N ном
• Такт при Nном, сек 30
• Производительность при Nном обмывки подшипников, шт в час 120
