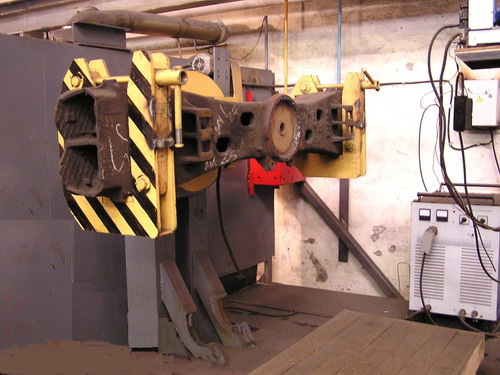

Кантователь надрессорной балки для наплавки наружного бурта ОБ 04.94.00.00

Назначение. Кантователь предназначен для вращения надрессорной балки при наплавке наружного бурта.

Устройство и принцип действия. Кантователь состоит из следующих узлов: основания на котором смонтирован механизм вращения и кронштейна, служащего для размещения и фиксации надрессорной балки.

Фиксация надрессорной балки осуществляется прижимом, откидным болтом и гайкой.

Основные технические характеристики:

• Грузоподъемность, кг 1000
• Частота вращения планшайбы, об/мин 0,4?2,0
• Угол поворота планшайбы, град 360
• Вращение планшайбы реверсивное
• Электродвигатель N=0,37 кВт n=1000 об/мин
• Редуктор Ч-100-50
• Габаритные размеры, мм 2165×1305×1890
