Продукция и услуги  |  Хоппер-зерновоз модель 19-9950

Назначение и отличительные особенности модели

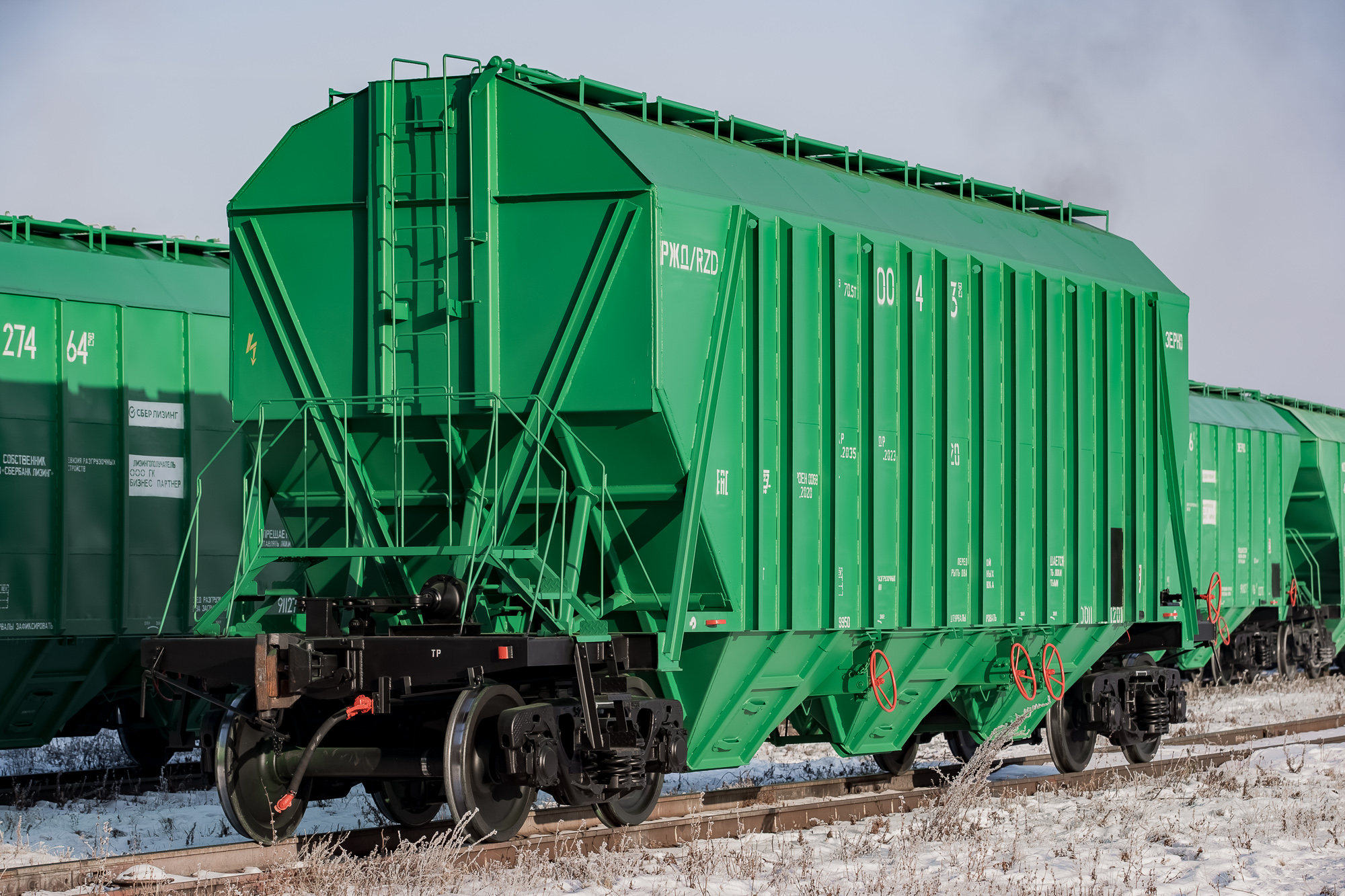

Вагон-хоппер модели 19-9950– четырехосный цельнометаллический крытый вагон с четырьмя загрузочными и шестью разгрузочными люками.

Вагоны предназначены для перевозки зерна и других сыпучих пищевых продуктов (сахар-сырец, шрот, комбикорм, отруби, жом и др.), требующих защиты от атмосферных осадков по магистральным железным дорогам колеи 1520 мм. Вагоны выполнены в климатическом исполнении «УХЛ» категории 1 по ГОСТ 15150-69 с обеспечением эксплуатационной надежности в диапазоне температур воздуха от минус 60 до плюс 50°С.

В конструкции вагонов-хопперов применены проверенные временем и многолетним опытом эксплуатации конструктивные решения:

— размеры и расположение загрузочных люков, а также их высота от уровня головки рельсов позволяют производить погрузку зерна на любых бункерных загрузочных устройствах и терминалах;

— ручное управление механизмом открываниия люков позволяет произвести разгрузку на площадках, не оборудованных пневмосистемой;

— разгрузочные люка оборудованы крышками прислонного типа, обеспечивающими надежное закрытие и простоту эксплуатации;

— наличие вибраторов на всех разгрузочных люках обеспечивает полноту высыпания груза на любом фронте разгрузки;

углы наклона торцевых стен и стен бункеров к горизонту составляют 50 градусов, что способствует высыпанию всего груза из вагона без остатка;

— в конструкции вагона имеются специальные устройства, предотвращающие создание вакуума и деформацию кузова при разгрузке;

— внутреннее покрытие кузова вагона нейтрально по своим химическим свойствам к пищевым продуктам, что обеспечивает сохранность груза и защиту металла от коррозии;

— особая конструкция переходной площадки и наличие стационарных трапов на крыше вагона обеспечивают безопасность персонала при проведении погрузочно-разгрузочных работ;

— вагонные тележки, тормозное и автосцепное оборудование включают в себя широко распространенные узлы и детали, имеющие высокие эксплуатационные характеристики.

Наличие системы раздельного торможения соответствует современным требованиям к инновационным моделям грузового подвижного состава и обеспечивает повышенную безопасность движения вагона.

При выборе материалов для изготовления вагона был учтен богатейший опыт специалистов ОАО «Барнаульский ВРЗ» по ремонту хоппер-вагонов для перевозки зерна. В конструкции кузова отсутствуют дорогостоящие специальные профили металлопроката, что значительно повышает ремонтопригодность модели. Крышки люков изготавливаются сварным способом, а не штамповкой, что позволяет их восстанавливать, а не закупать новые при необходимости ремонта. Элементы вагонных тележек, тормозного и автосцепного оборудования могут быть отремонтированы в любом вагоноремонтном предприятии на территории России и стран СНГ.

Высокая надежность, простота эксплуатации и ремонта, отличные эксплуатационные характеристики — это основные отличительные черты вагона-хоппера для перевозки зерна модели 19-9950 производства ОАО «Барнаульский ВРЗ»

Технические характеристики вагона

Параметры и характеристики

Значение

1. Грузоподъемность, т

70,5

2. Объем кузова, м3

105,0

3. Масса тары, т

23,0±0,5

4. Длина, мм

            - по осям сцепления автосцепок

            - по концевым балкам



14720±25

13500

5. База вагона, мм

10500

6. Высота от уровня головки рельсов, мм

4823

7. Ширина вагона, мм

3226

8. Высота оси автосцепки от уровня головки рельсов, мм

 1040-1080

9. Углы наклона конструктивных элементов кузова, град:

            - торцевая стена

            - стены бункера



50

50

10. Размеры загрузочных люков в свету, мм:

            - длина

            - ширина



1638

608

11. Размеры разгрузочных люков в свету, мм:

            - длина

            - ширина



948

488

12. Количество загрузочных люков, шт.

4

13. Количество разгрузочных люков, шт.

6

14. Габарит ГОСТ 9238-2013

            - кузова

            - тележки



1-Т

02-ВМ

15. Расчетная нагрузка от колесной пары на рельсы, кН (тс)

 230,5 (23,5)

16. Модель тележки

18-9876, 18-100 (или аналоги 18-100)

17. Ширина колеи, мм

1520

18. Конструкционная скорость, км/ч

120

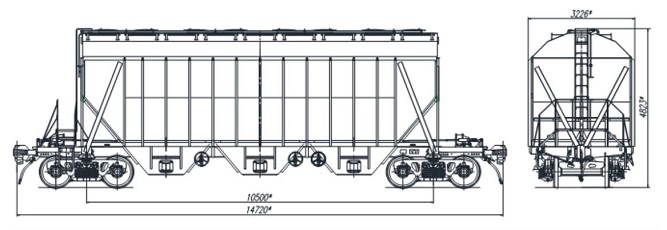

 Схема вагона
