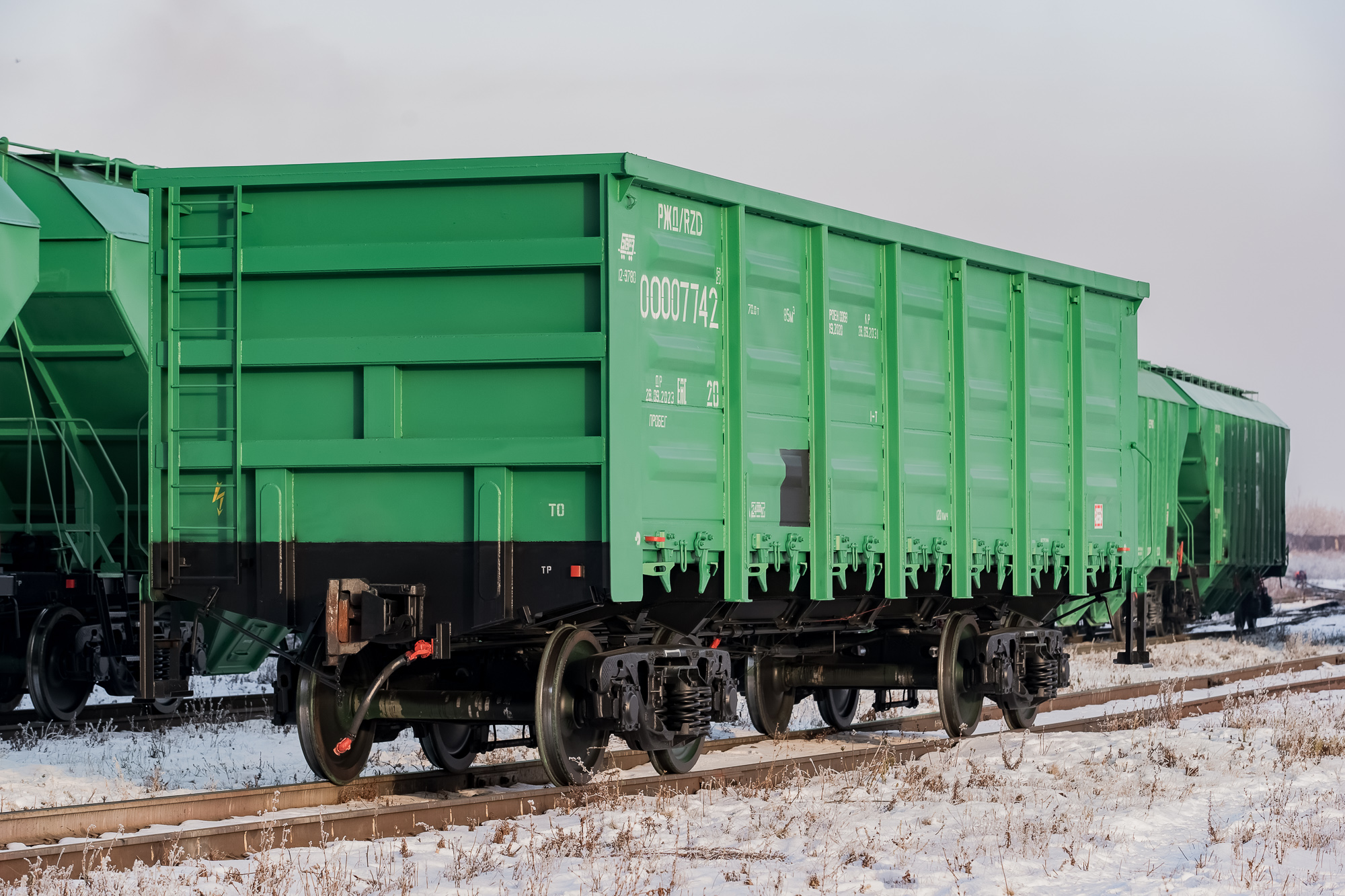

Продукция и услуги  |  Полувагон модели 12-9780

Назначение вагона

Вагон предназначен для перевозки грузов, не требующих укрытия от атмосферных осадков: насыпных не пылевидных, навалочных, штабельных и тарно-штучных.

            Полувагон  модели 12-9780 имеет ряд конструктивных особенностей, выгодно отличающих его от полувагонов-аналогов:

- грузоподъемность полувагона оставляет – 70 т., объем кузова – 85 м3;

- верхняя обвязка боковой стены, выполненная из замкнутого профиля 140х110х7, позволяет выдерживать нагрузки при проведении погрузочно-разгрузочных работ без повреждения;

- обшивка боковой стены, изготовленная из профилей высокой жёсткости  с периодически повторяющимися гофрами, обеспечивает меньшую деформацию стенок кузова по сравнению с  плоским листом;

- боковые стойки, выполненные из омегообразного профиля и имеющие усиления, увеличивают жесткость полувагона и позволяют воспринимать повышенные распорные усилия от действия груза;

- торцевая стена усилена тремя горизонтальными поясами из швеллера №14В, подкрепленных с наружной стороны листом толщиной 10 мм и усиливающих стоек, выполненных из горячекатаного швеллера №20В, позволяет обеспечить необходимую прочность и жесткость полувагона и воспринимать повышенные распорные нагрузки от действия груза, а также продольные инерционные, действующие на вагон в эксплуатации;

- унифицированная конструкция крышки люка собственной разработки;

- высокая ремонтопригодность любого элемента данного полувагона.

Технические характеристики вагона



Наименование параметра

Значение

   Грузоподъемность, т

70,0

   Масса тары, т

23,5 ± 0,5

   Максимальная расчетная статическая нагрузка от

   колесной пары на рельсы, кН (тс)

230,5 (23,5)

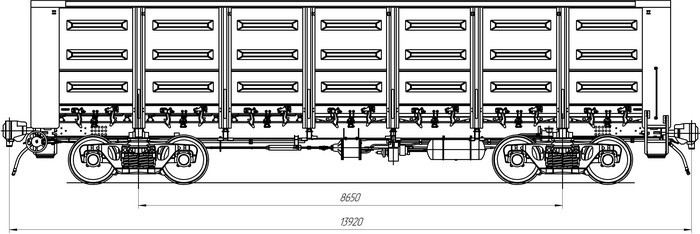

   Длина вагона по осям сцепления автосцепок, мм

13920+67-45

База вагона, мм

8650 ± 5

Объем кузова, м

85

Высота от уровня верха головок рельс максимальная, мм

3733

Ширина вагона максимальная, мм

3282

Внутренние размеры кузова, мм

 - длина

 - ширина

 - высота



12690

2922

2292

Угол открывания крышек люков

 - средних

- надтележечных

- над тормозным оборудованием



31°

23°

27°

Количество разгрузочных люков, шт

14

Модель тележки

18-100 или

18-9770 или

18-9876 или

18-9875 или

18-9896 или

18-1750

Ширина колеи, мм

1520

Конструкционная скорость, км/ч

120

Габарит по ГОСТ 9238

1-Т
